YXC系列磁助电接点压力表
- 品牌： 上海自动化仪表四厂
- 型号： YXC系列
-
- 产品名称：磁助电接点压力表
- 产品型号：YXC系列
- 生产厂商：上海自动化仪表四厂
- 销售单位：上海自动化仪表销售部
- 所属类别：压力仪表 > 电接点压力表 >
-
规格参数
·标度范围、精确度等级及接头螺纹尺寸
类型
型号
名称
标度范围
MPa精确度等级
接头螺纹
尺寸指示
设定值
接通
断开

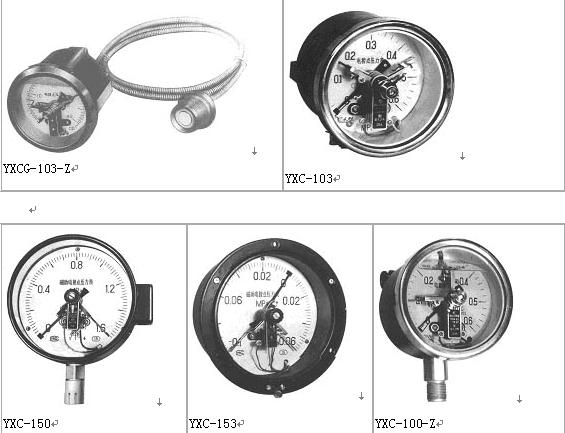

普通型
YXC-100
*YXC-102
YXC-103磁助电接点压力表
0~0.6至60及
-0.1~0.06至2.4系列1.5
1.5
4
M20×1.5
(*G3/8″)
(*G1/2″)
YXC-150
*YXC-1530~0.1至60及
-0.1~0至2.4系列专用型
YXCA-150
磁助电接点 氨压力表
0~0.16至60及
-0.1~0.06至2.4系列2.5
2.5
4
抗振型
YXC-100-Z *YXC-102-Z
YXC-103-Z磁助电接点 压力表
0~0.6至60
及-0.1~0.5至2.4系列1.5
1.5
5
耐蚀型
*YXC-100B-F *YXC-102B-F
*YXC-103B-F
*YXC-150B-F
*YXC-152B-F0~0. 6至60及
-0.1~0.06至2.4系列1.5
1.5
4
耐蚀抗振型
*YXC-100B-FZ *YXC-102B-FZ
*YXC-152B-FZ
*YXC-153B-FZ0~0. 6至60及
-0.1~0.5至2.4系列1.5
1.5
5
隔离式普通型
隔离式耐蚀型YXCG-103 *YXCG-103-F
隔离式
磁助电接点 压力表0~0. 16至60
及-0.1~0.06至2.4系列1.5
1.5
4
M42×2
(*G1 1/4″)隔离式抗振型
YXCG-103-Z
0~0. 6至60及
-0.1~0.5至2.4系列1.5
1.5
5
隔离式
耐蚀抗振型*YXCG-103-FZ
注：1)标有“*”的型号暂限于特殊订货
2)隔离式的软尾长度为1、2、3、4m(其中2m为优选长度)·接点装置电气参数及控制形式
触头功率
最高工作电压
最大工作电流
控制形式
30VA(阻性负载)
220V D.C或380V A.C
1A
上下限、双上限、双下限
注：当电流为1A时，工作电压应低于40V。
·使用环境条件
类 型
工作温度范围
相对湿度
抗工作振动性能
介 质
周围环境
普通型、专用型
-40~70℃
不大于85%
V.H.3级
耐蚀型
-25~55℃
不大于90%
V.H.3级
抗振型、耐蚀抗振型
V.H.4级
隔离式普通型
150℃以下
-40~70℃
V.H.3级
隔离式耐蚀型
-40~70℃
隔离式其它型
150℃以下
-25~55℃
V.H.4级
温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃(使用温度偏离20±5℃)
性能与特点仪表由测量系统、指示装置、磁助电接点装置、外壳、调整装置和接线盒(插头座)等组成。
工作原理
基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形——位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针(连同触头)逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头(上限或下限)相接触(动断或动合)的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
